通徑25底板
型號：G151-01瀏覽次數：706次
分享產品1、帶有符合DIN 24 340型式A 2、ISO 4401和CETOP RP 121H的安裝面
|
產品特點：
1、帶有符合DIN 24 340型式A 2、ISO 4401和CETOP RP 121H的安裝面 |
 |
 |
 |
| 注：僅在于153/01上有L孔（用于液壓以中） | ||
| 型號 | 重量 kg |
| G151/01 | 5 |
| G153/01 | 5 |
 |
 |
 |
| 型號 | D1 | øD2 | 重量 kg |
| G154/01 | G1 1/4 | 58 | 16 |
| G156/01 | G1 1/2 | 65 | 16 |
 |
 |
 |

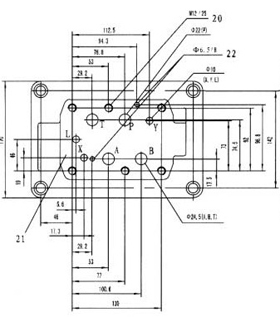

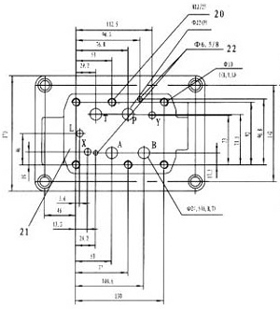

| 1 閥固定螺釘孔 2 閥安裝面 3 定位銷面 4 前面板開口 5 閥固定螺釘 6個M12 GB70-85-10.9 6 ø8L孔 在底板G153/01 | ||
| 關于閥固定螺釘?shù)淖⑨專?BR>閥固定螺釘?shù)拈L(zhǎng)度和旋緊扭矩取決與鈑型式和所裝的任何可能的疊加閥。 | ||
| 型號 | 連接法蘭 | 壓力額定值 | 訂貨號 | 重量kg |
| G154/08 | 連接法蘭 | 25Mpa | 009 176 | 16 |
| G154/08 | 連接法蘭 | 40Mpa | 009 177 | 16 |
