ZU1I-A系列回油管路濾油器
型號：ZU1I-A160瀏覽次數：557次
分享產品該濾油器安裝在液壓系統壓力不超過1.6MPa的回油管路上，用于濾除油液中諸元件磨損的金屬粉末、密封件磨損的橡膠質等，使系統中油液保持清潔。該濾油器設有壓差發訊器和旁通閥。當濾芯被污染堵塞到進出油口壓差為0.35MPa時，即發出信號，此時應更換濾芯；當濾芯被污染堵塞到進出油口壓差為0.4MPa時或其它原因引起濾油器進出油口壓差過大，旁通閥能自動開啟來保護系統，但仍必須及時更換濾芯。
|
簡介：
該濾油器安裝在液壓系統壓力不超過1.6MPa的回油管路上，用于濾除油液中諸元件磨損的金屬粉末、密封件磨損的 橡膠質等，使系統中油液保持清潔。該濾油器設有壓差發訊器和旁通閥。當濾芯被污染堵塞到進出油口壓差為0.35MPa 時，即發出信號，此時應更換濾芯；當濾芯被污染堵塞到進出油口壓差為0.4MPa時或其它原因引起濾油器進出油口壓 差過大，旁通閥能自動開啟來保護系統，但仍必須及時更換濾芯。 |
| ZU | 1 | I | A | □ | ※ | F | S |
| 代號 | 一次改型 | 帶不帶旁通閥 | 公稱壓力 1.6Mpa | 公稱流量L/min | 過濾精度（µm） | 連接形式 | 帶不帶發訊器 |
| 濾油器 | 省略：不帶 I：帶 |
省略：管式 F：法蘭式 |
SM:帶CM-Ι型發訊器 省略：不帶 S:帶CS-V壓差發訊器 CS：帶CZ-Π壓差發訊器 |
| 整機型號 | 通徑 mm |
公稱 流量 L/min |
公稱 壓力 MPa |
原始壓 力損失 MPa |
過濾精度 μm |
壓差發 訊值 MPa |
旁通閥開 啟壓力 MPa |
發訊裝置 | 重量 Kg |
濾芯型號 | 連接 方式 |
| ZU1□-A10×※□ | 10 | 10 | 1.6 | 0.05 | 10 20 30 40 | 0.35 | 0.4 | DC:48W (24V2A) AC:55W (220V0.25A) |
TZX2-10×※ | 管式 | |
| ZU1□-A25×※□ | 15 | 25 | 1.6 | 0.05 | 10 20 30 40 | 0.35 | 0.4 | TZX2-25×※ | 管式 | ||
| ZU1□-A40×※□ | 40 | 1.6 | 0.07 | 10 20 30 40 | 0.35 | 0.4 | TZX2-40×※ | 管式 | |||
| ZU1□-A63×※□ | 25 | 63 | 1.6 | 0.07 | 10 20 30 40 | 0.35 | 0.4 | TZX2-63×※ | 管式 | ||
| ZU1□-A100×※□ | 32 | 100 | 1.6 | 0.07 | 10 20 30 40 | 0.35 | 0.4 | TZX2-100×※ | 管式 | ||
| ZU1□-A160×※□ | 40 | 160 | 1.6 | 0.12 | 10 20 30 40 | 0.35 | 0.4 | TZX2-160×※ | 管式 | ||
| ZU1□-A250×※F□ | 50 | 250 | 1.6 | 0.12 | 10 20 30 40 | 0.35 | 0.4 | TZX2-250×※ | 法蘭 | ||
| ZU1□-A400×※F□ | 65 | 400 | 1.6 | 0.15 | 10 20 30 40 | 0.35 | 0.4 | TZX2-400×※ | 管式 | ||
| ZU1□-A630×※F□ | 80 | 630 | 1.6 | 0.15 | 10 20 30 40 | 0.35 | 0.4 | TZX2-630×※ | 管式 |

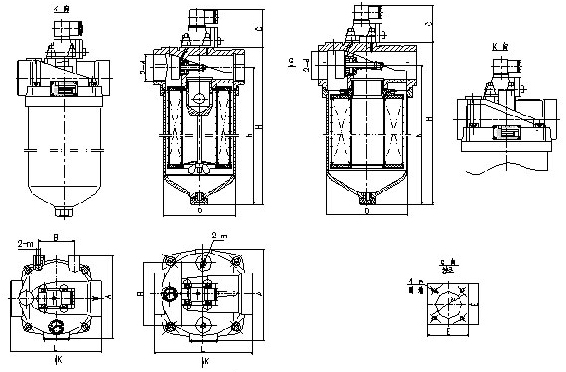

| 型號 | 尺寸(mm) | ||||||||||||
| H | h | L | D | 2-d | 2-M | A | B | M | d1 | 4-n | E | C | |
| ZU1□-A10×※□ | 200 | 179 | 94 | ø74 | / | M18×1.5 | 105 | 30 | 2-M6 | / | / | / | CMS-II: 69 CS-V: 36 CZ-II: 36 |
| ZU1□-A25×※□ | 200 | 179 | 120 | ø92 | / | M22×1.5 | 112 | 30 | 2-M6 | / | / | / | |
| ZU1□-A40×※□ | 285 | 258 | 120 | ø94 | / | M27×2 | 112 | 30 | 2-M6 | / | / | / | |
| ZU1□-A63×※□ | 285 | 258 | 146 | ø105 | / | M33×2 | 133 | 55 | 2-M8 | / | / | / | |
| ZU1□-A100×※□ | 404.5 | 364 | 146 | ø109 | / | M42×2 | 133 | 55 | 2-M8 | / | / | / | |
| ZU1□-A160×※□ | 421 | 384.5 | 170 | ø133 | / | M48×2 | 152 | 65 | 2-M8 | / | / | / | CMS-II: 69 CS-V: 36 CZ-II: 36 |
| ZU1□-A250×※F□ | 521 | 478.5 | 182 | ø150 | ø50 | / | 168 | 115 | 2-M10 | ø74 | M6 | 75 | |
| ZU1□-A400×※F□ | 671 | 642.5 | 196 | ø163 | ø | / | 180 | 140 | 2-M12 | ø94 | M8 | 85 | |
| ZU1□-A630×※F□ | 800 | 742 | 224 | ø190 | ø | / | 216 | 160 | 2-M12 | ø115 | M10 | 115 | |
