E旁通閥壓力管路濾油器
型號：UI-E600瀏覽次數：562次
分享產品該濾油器安裝在系統的壓力管路上，用以清除液壓油中混入的機械雜質和液壓油因本身化學變化所產生的膠質，瀝清質，炭渣質等，從而防止閥芯卡死，節流小孔縫隙和阻尼孔的堵塞以及液壓元件磨損等故障的發生。當濾芯堵塞后，又不能馬上停機時，液壓油從旁通閥進入系統，適時停機更換濾芯。
|
性能用途：
該濾油器安裝在系統的壓力管路上，用以清除液壓油中混入的機械雜質和液壓油因本身化學變化所產生的膠質，瀝 清質，炭渣質等，從而防止閥芯卡死，節流小孔縫隙和阻尼孔的堵塞以及液壓元件磨損等故障的發生。當濾芯堵塞后， 又不能馬上停機時，液壓油從旁通閥進入系統，適時停機更換濾芯。 |
| ZU | I | □ | □ | □ | F | S |
| 代號 | 帶不帶旁通閥 | 壓力等級 | 公稱流量L/min | 過濾精度（µm） | 連接方式 | 帶不帶發訊器 |
| ZU：紙質 QU：化纖 |
I：帶 省略：不帶 |
E：16Mpa | F:法蘭連接 省略：螺紋連接 |
S:帶壓差發訊器 CZ：帶CZ—Ⅱ壓差發訊器 |
| 型號 | 通徑 mm |
公稱流量 L/min |
公稱壓力 Mpa |
原始壓力損失 Mpa |
允許******壓力損失 Mpa |
單向閥開啟壓力 Mpa |
過濾精度 μm |
發訊器裝置功率 | 重量 Kg |
連接方式 | ||
| 化纖 | 紙質 | |||||||||||
| Q/Z UI-E63×※S(Z) | 30 | 63 | 16 | 0.01 | 0.35 | 0.4 | 3 5 10 20 |
10 20 30 40 |
DC：48W (24V 2A) AC:55W (220V 25A) |
管式 | ||
| Q/Z UI-E100×※S(Z) | 33 | 100 | 16 | 0.01 | 0.35 | 0.4 | 管式 | |||||
| Q/Z UI-E160×※S(Z) | 44 | 160 | 16 | 0.15 | 0.35 | 0.4 | 管式 | |||||
| Q/Z UI-E250×※S(Z) | 52 | 250 | 16 | 0.15 | 0.35 | 0.4 | 法蘭式 | |||||
| Q/Z UI-E400×※S(Z) | 52 | 400 | 16 | 0.2 | 0.35 | 0.4 | 法蘭式 | |||||
| Q/Z UI-E600×※S(Z) | 52 | 630 | 16 | 0.2 | 0.35 | 0.4 | 法蘭式 | |||||

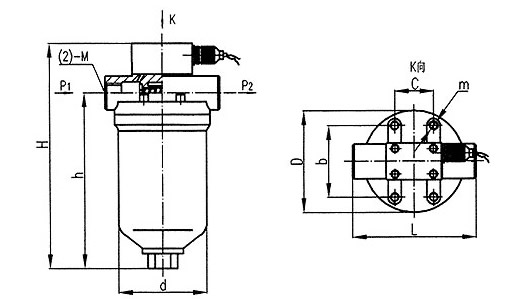

| 型號 | 尺寸mm | |||||||||
| H | h | L | c | b | D | d | 2-d1 | 2-M | m | |
| Q/Z UI-E63×※S(Z) | 244 | 173 | 128 | 44 | 86 | ø124 | ø102 | ø102 | M33×2 | 4-M10 |
| Q/Z UI-E100×※S(Z) | 314 | 248 | 128 | 44 | 86 | ø124 | ø102 | ø102 | M43×2 | 4-M10 |
| Q/Z UI-E160×※S(Z) | 426 | 350 | 150 | 44 | 86 | ø124 | ø102 | ø102 | M48×2 | 4-M10 |

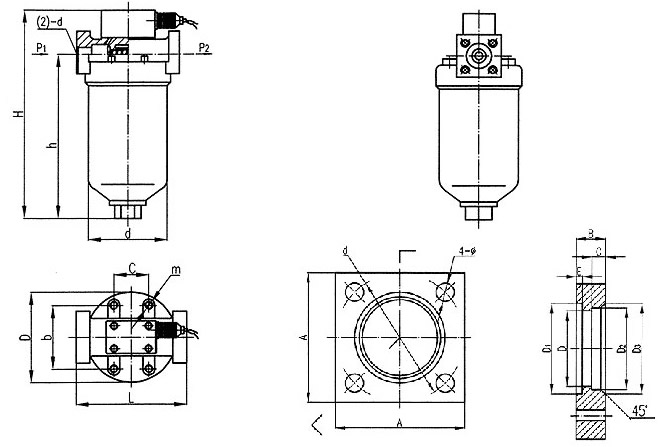

| 型號 | 尺寸mm | ||||||||
| H | h | L | c | b | D | d | 2-d1 | m | |
| Q/Z UI-E250×※FS(Z) | 466 | 378 | 166 | 60 | 108 | ø146 | ø121 | ø52 | 4-M10 |
| Q/Z UI-E400×※FS(Z) | 586 | 498 | 166 | 60 | 108 | ø146 | ø121 | ø52 | 4-M10 |
| Q/Z UI-E630×※FS(Z) | 710 | 622 | 166 | 60 | 108 | ø146 | ø121 | ø52 | 4-M10 |
| 型號 | 尺寸mm | 法蘭用O型圈 | 法蘭用螺釘 | |||||||||
| A | B | C | D | D1 | D2 | D3 | d | E | 4-ø | |||
| Q/Z UI-E250×※F* | 100 | 36 | 20 | ø52 | ø73-0.2 | ø65+0.2 | ø73 | ø103 | 4.5-0.15 | 17 | ø73×5.7 | 8-M16×50 |
| Q/Z UI-E400×※F* | 100 | 36 | 20 | ø52 | ø73-0.2 | ø65+0.2 | ø73 | ø103 | 4.5-0.15 | 17 | ø73×5.7 | 8-M16×50 |
| Q/Z UI-E630×※F* | 100 | 36 | 20 | ø52 | ø73-0.2 | ø65+0.2 | ø73 | ø103 | 4.5-0.15 | 17 | ø73×5.7 | 8-M16×50 |
