ZL366-A系列旋裝式回油濾油器
型號：ZL366-A-100瀏覽次數：581次
分享產品ZL型系列濾油器是由濾頭和濾殼(芯)兩個部分組成，濾頭采用鋁合金制造，濾殼(芯)采用薄鋼板整體成型新工藝沖制后與紙濾芯或化纖濾芯組合成鋼殼濾芯，所以本系列濾油器具有外形美觀、重量輕、堵塞時只需更換鋼殼濾芯等優點。該系統濾油器在濾頭內裝有旁通閥，當鋼殼濾芯堵塞時，油液從旁通閥進入，系統仍能工作，在適時停機后須更換鋼殼濾芯。用戶單獨使用鋼殼濾芯時，在不改變鋼殼濾芯的外形尺寸下可以根據用戶液壓系統的連接要求，單獨改成用戶需要的連接螺紋。
|
性能用途：
ZL型系列濾油器是由濾頭和濾殼(芯)兩個部分組成，濾頭采用鋁合金制造，濾殼(芯)采用薄鋼板整體成型新工藝沖制后與 紙濾芯或化纖濾芯組合成鋼殼濾芯，所以本系列濾油器具有外形美觀、重量輕、堵塞時只需更換鋼殼濾芯等優點。 該系統濾油器在濾頭內裝有旁通閥，當鋼殼濾芯堵塞時，油液從旁通閥進入，系統仍能工作，在適時停機后須更換鋼殼濾芯。 用戶單獨使用鋼殼濾芯時，在不改變鋼殼濾芯的外形尺寸下可以根據用戶液壓系統的連接要求，單獨改成用戶需要的連接螺紋。 |
| ZL366 | I | A | □ | □ | Q |
| 代號 | 帶不帶旁通閥 | 公稱壓力 | 公稱流量L/min | 過濾精度（µm） | 類型 |
| ZL型濾油器 | I：帶 省略：不帶 |
A:1.6Mpa | Q:化纖型 省略：紙質型 |
| 型號 | 公稱流量 L/min |
公稱壓力 Mpa |
原始壓力損失 Mpa |
允許******壓力損失 Mpa |
過濾精度 μm |
旁通閥開啟壓力 Mpa |
重量 Kg |
| ZL366-A25×※ | 25 | 1 | ≤0.05 | 0.35 | 5 10 20 30 40 |
0.15 | 1.45 |
| ZL366-A63×※ | 63 | 1 | ≤0.05 | 0.35 | 0.15 | 1.60 | |
| ZL366-A100×※ | 100 | 1 | ≤0.07 | 0.35 | 0.15 | 1.75 |

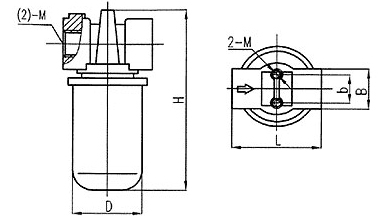

| 型號 | 公稱流量 L/min |
尺寸mm | ||||||
| H | D | L | B | b | (2)-M | 2-m | ||
| ZL366-A25×※ | 25 | 164 | ø93 | 110 | 50 | 45 | M33×2 | M10 |
| ZL366-A63×※ | 63 | 202 | ø93 | 110 | 50 | 45 | M33×2 | M10 |
| ZL366-A100×※ | 100 | 234 | ø93 | 110 | 50 | 45 | M33×2 | M10 |
