產品詳情

簡介：

本雙筒濾油器適用于連續工作的濾壓系統回油精過濾上，用來濾除液壓系統中諸元件磨損產生的金屬粉末，以及密封件的
橡膠雜質等污染物，使流回到油箱的油液保持清潔，以利于系統中的油液循環使用。本雙筒濾油器有兩只單筒直回式回油
濾油器，換向閥、旁通閥、發訊器，擴散器等組成，它被安裝在油箱頂部，當一只濾油器的濾芯被堵塞使進出油口壓力差
為0.35MPa時，發訊器發訊，這時轉動換向閥，使備用濾油器工作，然后更換已堵塞的濾芯。如不能及時換向，進出油口
壓力差升到0.4MPa時，旁通閥自動開啟，以保護濾芯和系統正常工作。濾油器上擴散器被設置在回油筒體底部，使油液平
穩流入油箱內，并不易產生氣泡，同時減弱已沉積污物的騷動。

型號說明：

SRFA	BH	□	□	F	BF
代號	介質	公稱流量L/min	過濾精度（µm）	出油口的連接方式	帶不帶發訊器
SRFA系列直回式回油濾油器	BH：水-乙二醇省略：一般液壓油			L:螺紋連接 F:法蘭連接	省略：不帶 CΠ：帶CY-Π型發訊器 BF:帶CYB-Ι型發訊器

技術參數：

整機型號	公稱流量 L/min	過濾精度 μm	通徑 mm	公稱壓力 MPa	原始壓力損失 MPa	發訊器發訊值 MPa	旁通閥開啟壓力 MPa	濾芯型號	每臺數量
SRFA-25×※L※	25	5 10 20 30	20	1.6	≤0.08	0.35	0.4	FAX-25×※	2
SRFA-40×※L※	40		20	1.6	≤0.08	0.35	0.4	FAX-40×※	2
SRFA-63×※L※	63		32	1.6	≤0.08	0.35	0.4	FAX-63×※	2
SRFA-100×※L※	100		32	1.6	≤0.08	0.35	0.4	FAX-100×※	2
SRFA-160×※L※	160		50	1.6	≤0.08	0.35	0.4	FAX-160×※	2
SRFA-250×※L※	250		50	1.6	≤0.08	0.35	0.4	FAX-250×※	2
SRFA-400×※L※	400		65	1.6	≤0.08	0.35	0.4	FAX-400×※	2
SRFA-630×※L※	630		90	1.6	≤0.08	0.35	0.4	FAX-630×※	2
SRFA-800×※L※	800		90	1.6	≤0.08	0.35	0.4	FAX-800×※	2
SRFA-1000×※L※	1000		90	1.6	≤0.08	0.35	0.4	FAX-1000×※	2

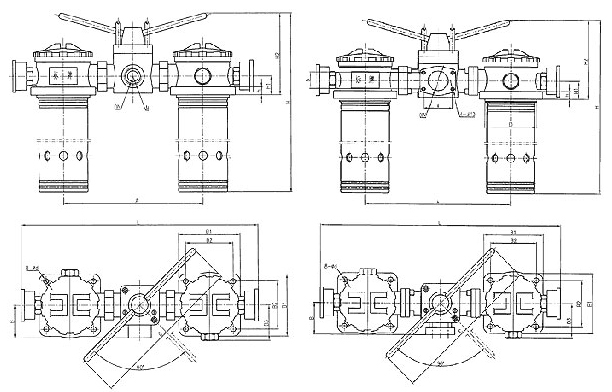

連接尺寸：

型號	DH	M	H1	B	B1	B2	d	A	D	L	H	H2	C	h
SRFA-25×※L※	20	M27×2	25	53	90	70	9	224	75	388	249	122	365	14
SRFA-40×※L※	20	M27×2	25	53	90	70	9	224	75	388	280	122	365	14
SRFA-60×※L※	32	M42×2	33	60	110	85	9	250	95	430	288	138	275	14
SRFA-100×※L※	32	M42×2	33	60	110		9	250	95	430	348	138	275	14

型號：

型號	DH	a	b	H1	B	B1	B2	d	A	D	L	H	H2	C	h
SRFA-160×※F※	50	50	40	40	81	125	95	ø13	320	110	566	482	160	350	15
SRFA-250×※F※	50	50	40	40	81	125	95	ø13	320	110	566	582	160	350	15
SRFA-400×※F※	65	65	50	55	90	140	110	ø13	370	130	580	664	197	400	15
SRFA-630×※F※	90	90	70	65	110	170	140	ø13	450	160	694	743	248	545	18
SRFA-800×※F※	90	90	70	65	110	170	140	ø13	450	160	694	853	248	545	18
SRFA-1000×※F※	90	90	70	65	110	170	140	ø13	450	160	694	853	248	545	18
