產品詳情

特性：

1、本系列放大器通用于高比例閥,其形式為Europa-format電路板。設定值和電磁定位的實際值在這些功率放大器中作比較，所得的偏差經過理并控制量送給比例電器錢。輸入都是U=0……10V。對具有2個設定范圍的高響應比例方向流量閥，即是U=0……±10V。電源U＝24V
注意：電源零位B2和控制位B12必須連接距電源距離1M處,直接到DIN插頭在較大距離內連接控制位處分別接地

適用范圍：

電路板格式	(100160約30)MM歐洲標準帶50MM把手
連接插頭	DIN41612－F32
環境溫度范圍	0~+70℃ 0~+70℃.處存溫度MIN℃
電源UB至B18和B2/B4	額定24VDV 額定電池電壓20V~40V 整流后的AC電源 Urms=21~28v
平滑電容器,分別連接至B28/B30-B2/B4	4700uF63v 當脈支>10%時需要
電磁線	3.72A/62VA
功率消耗	MAX.65VA
額定電流	MAX.3.2A
電磁線輸出B6/B8	方波聲壓,脈動調制 1MAX.=3.72A
輸入信號	0~+10V在B10/B12 R=10K
信號源	電位器R=10K
實際反饋值PPE-103 QPE-106	電位器R=10K+10V
啟動輸出級	10.4/6.8KHZ
電線長度及截面尺寸	在Z16,U-6~40V,例：10V經
短路保證輸出	輸出級至電磁線信號至位移傳感器電位器的電源電壓
特殊性能	實際值電路保證位置控制帶PID作用輸出級計時快速通電和斷電一加快調整時間
通過微調電位器調整	1.零位 2.增益
LED顯示	絕色:啟動紅色:+24V電源電壓過低黃色：緩衡間斷路黃色：反饋信號電源斷路

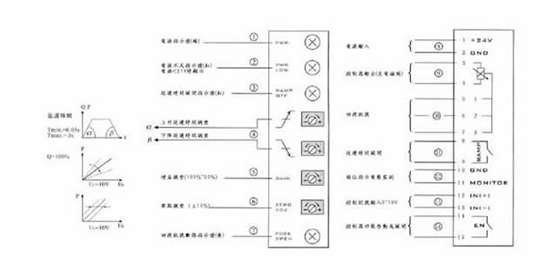

操作及功能說明：

1、電源指示燈（綠）：當接上+24VDC的電源后再將接線圈中的14、15短路啟動后則此指示燈亮起表示可工作。 2、電源不足指示燈(紅)：當+24V的電壓低于21V時指示燈就會亮起警示，此時控制器無法正常工作。
3、延遲時間關閉指示燈（紅）：當接線的8和9短路時則指示燈將亮起表示不使用延遲的功能。
4、上升延遲時間調整；下降延遲時間調整：接線圈中的8和9開路時才可使用。向右轉為增加延遲時間（******可延遲5秒）向左轉為減少延遲時間（最小為0.05秒）；正常使用時為向左轉到底。
5、增益調整（100%～50%）：“+”為增加放大的倍率（******100%）；“-”為減少放大的倍率（最小為50%）。
6、零點調整（±10%）：調整電磁閥零點與輸入訊號零點，二者之間的偏移量。“+”為提高零點；“-”為降低零點。
7、回受訊號斷路指示燈（黃）：當指示燈亮起時表示電磁閥的回受線路有問題，請檢查線路是否有接妥。
8、電源輸入：控制器電源輸入端。
9、控制器輸出（至電磁閥）：提供電磁閥所需要的電能。
10、回受訊號：將電磁閥位移的狀況回受至控制器以得到精確的控制。
11、延遲時間關閉：將8和9短路則不使用延遲功能。
12、閥位指示電壓監測：顯示閥門開關之大小，以0～10V比例顯示閥門全開到全關或全關到全開之實際位置。。
13、控制訊號輸入（0～10V）：輸入電磁閥動作的電壓訊號。
14、控制器功能啟動或開關：開路為待機狀態；閉路為動作狀態。

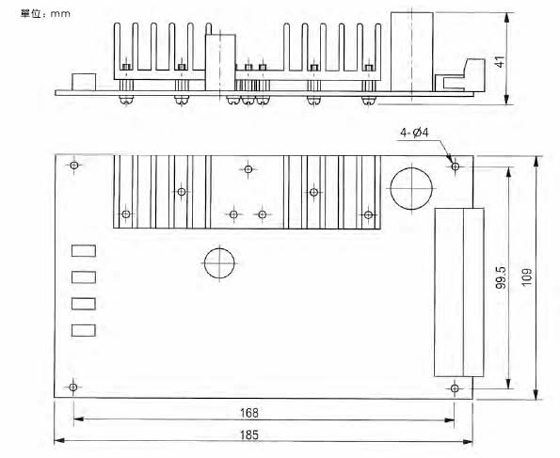

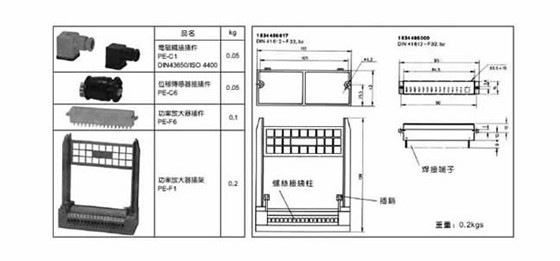

尺寸圖：
