S型單向閥
型號：S6A瀏覽次數：924次
分享產品1、S型單向閥的作用是使油液只能向一個方向流動，面另一個方向止流。 2、連接方式：管式、板式。 3、通徑（NG)6-30mm。 4、壓力至31.5MPa。 5.流量至400L/min。
|
產品特點：
1、S型單向閥的作用是使油液只能向一個方向流動，面另一個方向止流。 2、連接方式：管式、板式。 3、通徑（NG)6-30mm。 4、壓力至31.5MPa。 5.流量至400L/min。 |
| S | 6 | A | 1 | 0 | 2 | V | * |
| 系列號碼 | 通徑 | 連接方式 | 開啟壓力 | 無修改處 | 管式連接 | 液壓油 | 附加說明 |
| S型單向閥 | 6：6 8：8 10：10 15：15 20：20 25：25 30：30 |
P：板式 A：管式 K:插入式 |
0:無彈簧 1:0.05Mpa 2:0.15Mpa 3:0.30Mpa 5:0.50Mpa |
0 (由廠家制定) |
無標記：英制 2：公制 |
無標記：礦物質液壓油 V：磷酸脂液壓油 |
| 工作液 | 礦物油 | |
| 油溫范圍 | -30至+80°C | |
| 粘度范圍 | 2.8至500mm2/s | |
| 最高工作壓力 | 31.5Mpa |
| 開啟壓力Mpa | 見型號說明 | ||||||
| 規格 | 6 | 8 | 10 | 15 | 20 | 25 | 30 |
| 流量 L/min 流速=6m/s |
10 | 18 | 30 | 65 | 115 | 175 | 260 |
 |
 |

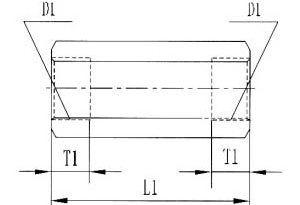

| 通徑 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| D1 | 英制 | G 1/4 | G 3/8 | G 1/2 | G 3/4 | G 1 | G1 1/4 | G1 1/2 |
| D1 | 公制 | M14×1.5 | M18×1.5 | M22×1.5 | M27×2 | M33×2 | M42×2 | M48×2 |
| H1 | 22 | 28 | 34.5 | 41.5 | 53 | 69 | 75 | |
| L1 | 58 | 58 | 72 | 85 | 98 | 120 | 132 | |
| T1 | 12 | 12 | 14 | 16 | 18 | 20 | 22 | |
| S | 19 | 24 | 30 | 36 | 46 | 60 | 65 | |
| 重量 | 0.1 | 0.2 | 0.3 | 0.5 | 1 | 2 | 2.5 | |
 |
 |
| 通徑 | B1 | B2 | L1 | L2 | L3 | L4 | L5 | L6 | H | D1 | D2 | 底板安裝螺孔 |
| 10 | 87 | 66.7 | 90 | 42.9 | 35.8 | -- | 7.2 | 23.5 | 30 | ø11 | ø21.8 | 4-M10深20 |
| 20 | 110 | 79.4 | 120 | 60.3 | 49.2 | -- | 11.1 | 23.4 | 46 | ø22 | ø34.8 | 4-M10深20 |
| 30 | 128 | 96.8 | 148 | 84.2 | 67.5 | 42.1 | 16.7 | 27.8 | 67 | ø28 | ø41 | 6-M10深20 |
 |
 |
 |
 |
 |
 |
 |
