RVP型單向閥
型號：RVP40瀏覽次數：708次
分享產品1.RVP型單向閥的作用是使油液只能向一個方向流動，面另一個方向止流。 2.連接方式：板式。 3.通徑（NG）6-40mm。 4.壓力至31.5MPa。 5.流量至600L/min。
|
產品特點：
1.RVP型單向閥的作用是使油液只能向一個方向流動，面另一個方向止流。 2.連接方式：板式。 3.通徑（NG）6-40mm。 4.壓力至31.5MPa。 5.流量至600L/min。 |
| RV | P | 6 | -- | 10 | V | * |
| 系列號碼 | 連接方式 | 通徑 | 系列號 | 液壓油 | 附加說明 | |
| RVP型單向閥 | 板式連接 | 6 8 10 12 16 20 25 30 40 |
10-19系列內部結構圖和連接尺寸相同 尺寸相同 |
無標記：礦物質液壓油 V：磷酸脂液壓油 |
其他細節用文字說明 |
| 通徑 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 30 | 40 | |
| ******工作壓力(Mpa) | 31.5 | |||||||||
| 單向閥開啟壓力（Mpa） | 礦物油按DIN515 24和515 25：磷酸酯 | |||||||||
| 溫度范圍（°C） | -20至+80 | |||||||||
| 粘度范圍（mm2/s） | 2.8至500 | |||||||||
| 安裝位置 | 任選 | |||||||||
 |
 |
 |

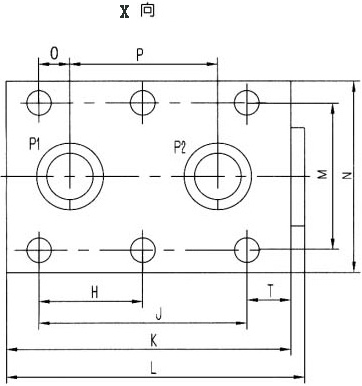

| 規格 | C | D | E | F | H | J | K | L | |
| RVP-6 | 8 | 11 | 6.6 | 16 | -- | 19 | 41.5 | 43 | |
| RVP-8 | 10 | 11 | 6.6 | 20 | -- | 35 | 63.5 | 65 | |
| RVP-10 | 12.5 | 11 | 6.6 | 25 | -- | 33.5 | 70 | 72 | |
| RVP-12 | 16 | 11 | 6.9 | 32 | -- | 38 | 80 | 84 | |
| RVP-16 | 22.5 | 14 | 9 | 45 | 38 | 76 | 104 | 107 | |
| RVP-20 | 25 | 14 | 9 | 50 | 47.5 | 95 | 127 | 131 | |
| RVP-25 | 27.5 | 18 | 11 | 55 | 60 | 120 | 165 | 169 | |
| RVP-30 | 37.5 | 20 | 14 | 75 | 71.5 | 143 | 186 | 190 | |
| RVP-40 | 50 | 20 | 14 | 100 | 67 | 133.5 | 192 | 196 | |
| 規格 | M | N | O | P | R | S | T | U | 重量（Kg） |
| RVP-6 | 28.5 | 41.5 | 1.6 | 16 | 5 | 9.8 | 6.4 | 7 | 0.26 |
| RVP-8 | 33.5 | 46 | 4.5 | 25.5 | 7 | 12.7 | 14.2 | 7 | 0.50 |
| RVP-10 | 38 | 51 | 4 | 25.5 | 10 | 15.7 | 18 | 7 | 0.80 |
| RVP-12 | 44.5 | 57.5 | 4 | 30 | 13 | 18.7 | 21 | 7 | 1.10 |
| RVP-16 | 54 | 70 | 11.4 | 54 | 17 | 24.5 | 14 | 9 | 2.25 |
| RVP-20 | 60 | 76.5 | 19 | 57 | 22 | 30.5 | 16 | 10 | 3.90 |
| RVP-25 | 76 | 100 | 20.6 | 79.5 | 38.8 | 37.5 | 15 | 11 | 6.70 |
| RVP-30 | 92 | 115 | 23.8 | 95 | 35 | 43.5 | 15 | 13 | 11.70 |
| RVP-40 | 111 | 140 | 25.5 | 89 | 47.5 | 57.5 | 16 | 13 | 17.0 |
 |
 |

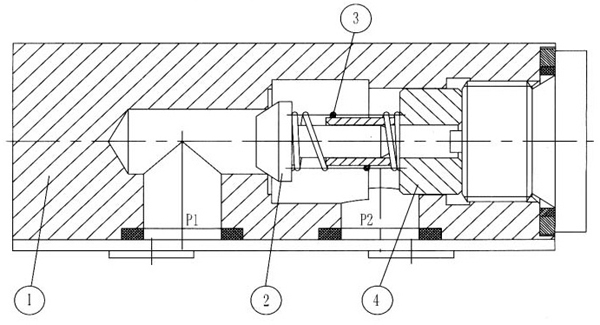

| 1.閥體2.錐閥芯3.彈簧4.彈簧座 |
