DZ	C	30	1	5X	10	X	M	V	*
系列型號	閥的形式	通徑	調節型式	系列	壓力設定值至	控制油的形式	有無單向閥	密封物	附加說明
DZ型5×系列先導式順序閥	無標記：先導式閥 C：先導閥 無主閥芯插件 (不填規格) C:先導閥 帶主閥芯插件	10：10 20:25 30:32	1:調節手柄 2：帶內六角鎖緊螺母和防護帽螺釘 3：帶刻度的可鎖旋鈕 4:帶刻度旋鈕	5X：50至59系列 （50-59系列內部結構與連接尺寸相同）	5:5Mpa 10:10Mpa 20:20Mpa 31.5:31.5Mpa	無標記：控制油供給 X/Y/XY:訂貨型號按圖形符號	無標記：有 M：不帶	無標記：丁腈橡膠密封 適用于符合DIN51524的礦物油 （HL，HLP） V：氟橡膠密封 適用于磷酸脂 （HFD-R）

一般參數
安裝位置	可任選
通徑	通徑10	通徑25	通徑32
重量 型號DZ kg	3.4	5.3	8.0
重量 型號DZC30 kg	1.5
液壓參數
工作壓力 油口A,B,X Mpa	至31.5
背壓 油口Y Mpa	至31.5
設定壓力 最低 Mpa	與流量有關（參照特性曲線）
設定壓力 最高 Mpa	至5;至10;至20;至35
通徑	通徑10	通徑25	通徑32
******流量 L/min	200	400	600
油液	礦物油（HL，HLP）按DW51524 磷酸脂（HFD-R）
油液溫度范圍 °C	-30至+80（對丁腈橡膠密封件
油液溫度范圍 °C	-20至+80（對氟橡膠密封件）
粘度 mm2/s	10至800
油液清潔度	油液最高污染度按NAS1638第9級。 推薦過濾器最小過濾精度為Β10≥75

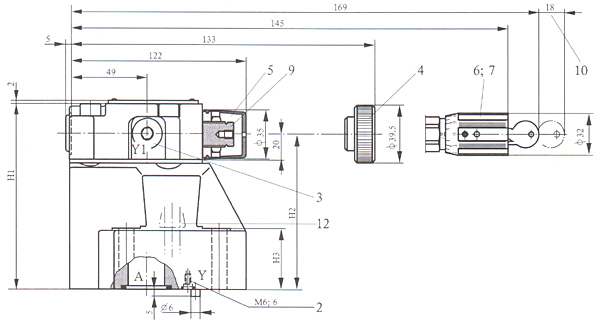

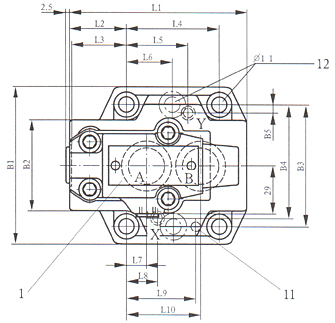

1 標牌 2 油口Y用于控制油泄油外部用于旁通閥 3 油口Y1（G/4，BSP；12）   當用作旁通用時，用于控制油外部泄油   當用作順序閥時，彈簧腔卸荷 4 調節形式“1” 5 調節形式“2” 6 調節形式“3” 7 調節形式“7” 9 內六角S=10 10拔出鑰匙的空間 11 定位鎖	12 4個閥的安裝孔用于規格10和25   6個閥的安裝孔，用于規格32 底板   通徑10 G460/01（G3/8）    通徑 G461/01（G1/2）    通徑 G412/01（G3/4）    通徑 G413/01（G1）    通徑 G414/01（G1 1/4）    通徑 G415/01（G01 1/2）  閥的固定螺釘   通徑10 4個M10×50 GB70-85-10.9 擰緊 扭矩75Nm   通徑25 4個M10×60 GB70-85-10.9 擰緊 扭矩75Nm   通徑32 6個M10×70 GB70-85-10.9 擰緊 扭矩75Nm

規格	L1	L2	L3	L4	L5	L6	L7	L8
10	96	35.5	33	42.9	21.5	--	7.2	21.5
25	116	37.5	35.4	60.3	39.7	--	11.1	20.6
32	145	33	29.8	84.2	59.5	42.1	16.7	24.6

通徑	L9	L10	B1	B	B	B	B	H	H	H	O形圈 油口A、B	O形圈 油口X、Y
10	31.8	35.8	85	50	66.7	58.8	7.9	112	92	28	17×2.4×2.62	9.81×1.5×1.78
25	44.5	49.2	102	59.5	79.4	73	6.4	122	102	38	28.43×3.4×3.53	9.81×1.5×1.78
32	62.7	67.5	120	76	96.8	92.8	3.8	130	110	46	34.52×3.53×3.53	9.81×1.5×1.78

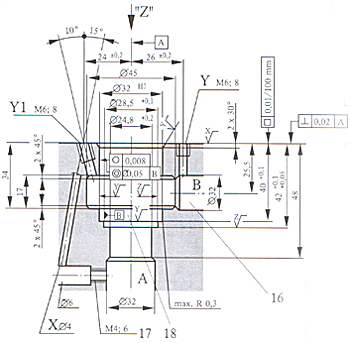

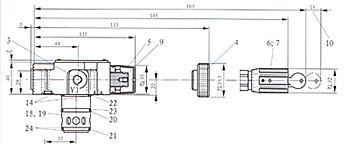

1 標牌 2 油口Y   當用作旁通用時，用于控制油泄油   當用作順序閥時，彈簧腔卸荷 3 油口Y1   當用作壓力閥或順序閥時，   控制油泄油 4 調節形式“1” 5 調節形式“2” 6 調節形式“3” 7 調節形式“7” 9 內六角S=10 10拔出鑰匙的空間 12 閥的安孔 14 O形圈9.25×1.78	15 主閥芯插件 16 ø32的孔在任何位置都可與ø45的孔相遇。   務必注意，不要損壞連接孔X和固定孔。 17 當用作旁通閥是，無此孔 18 在安裝主閥芯前，擋圈和O形圈放入此孔。 19 插裝組件包括帶節流的主閥芯插件 20 O形圈28.3×1.78 21 O形圈27.3×2.4 22 O形圈28.24×2.62 23 擋圈8-024；29.03×1.35 24 擋圈28.4×32×0.7   頂裝的方向閥尺寸（見通10的尺寸圖）

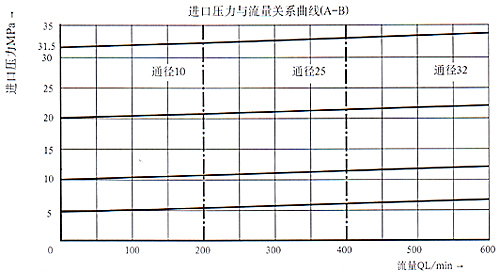

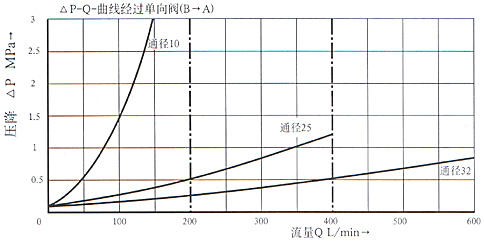

	該曲線在整個流量范圍內 對出口壓力PB=0有效
	該曲線在整個流量范圍內 對出口壓力PB=0有效

DZ型壓力閥是先導式順序閥。它們用于次級回路壓力相關順序切換。該順序閥的組成主要包括帶主閥芯插件（7） 的主閥（1）帶壓力調節元件及可選的單向閥（3）;先導閥（2）。該閥的功能取決于控制油泄配置。
DZ...5X/...型壓力閥

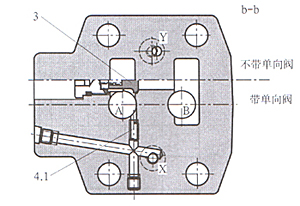

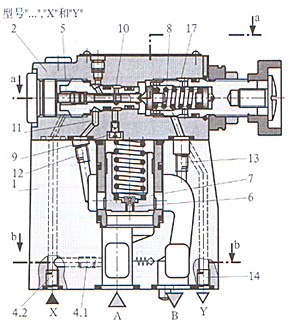

（控制油路4.1,12和13打開;控制油路4.2,14和15堵死）油路A的壓力經控制油路（4.1）作用于先導閥芯（5） 上。同時，它經節流孔（6）作用于主閥（7）的彈簧加載側。當該壓力超過彈簧（8）的設定值時，先導閥芯 （5）克服彈簧（8）移動。該信號從油口A經控制油路（4.1）由內部給出，主閥芯（7）彈簧加載側的油液經節流 口（9），控制臺肩（10）和控制油路（11）及（12）流入油口B。主閥芯（7）存在一個壓降，允許從油口A至B自由流動 彈簧（8）設定的壓力保持不變。先導閥芯（5）的泄油經油路（13）由內部引入油口B。可以安裝可選的單向閥 （3）使從油口B至A自由回流。
DZ...5X/...X...型 壓力閥
（控制油路4.2 12和13打開；控制油路4.1 14和15堵死）
此閥的功能原則上與DZ...5X/...型閥相同。但是，對DZ...5X/...X...型閥，該信號借助于控制油路（4.2）由外部提供。

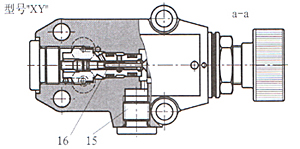

DZ...5X/...Y...型 順序閥
（控制油路4.2 14或15打開；控制油路4.2和13堵死。）
此閥的功能原則上與DZ...5X/...型閥相同。但是，對DZ...5X/...Y...型閥，先導閥芯（5）的泄漏必須經油路（14）或（15） 無壓排入油箱。控制油經油路（12）排到油口B。
DZ...5X/...Y...型 旁通閥
（控制油路4.2 14或15打開；控制油路4.2和13堵死。）
油口X的壓力經控制油路（4.2）作用于先導閥（2）中的控制活塞（5）上。同時，油口A的壓力經節流孔（6）作用于主閥芯 （7）的彈簧加載側。當油口A的壓力經節流孔超過彈簧（8）的設定值時，控制活塞（5）彈簧（8）移動，油液可經過節流孔（9） 和孔（16）從主閥芯（7）的彈簧加載側流入彈簧腔（17），主閥芯（7）彈簧加載側的壓力峰值下降。打開主閥芯，（7）油液可以 以最小的壓力損失從油口A流入油口B。彈簧腔（17）中的控制油經油路（14）或（15）無壓排入油箱。安裝的可選的單向閥（3）用于 油口B至A自由回流。
