(柱塞式)壓力繼電器
型號：HED8OP瀏覽次數：595次
分享產品1、用于在油路塊內安裝 2、用于在管路中安裝 3、作為垂直疊加元件 安裝面按DIN 243340 J4 J4-1 4、在水平疊加組件中 5、閥體泄油口，可選 6、可鎖旋鈕 7、壓力至63MPa
|
產品特點： 1、用于在油路塊內安裝 2、用于在管路中安裝 3、作為垂直疊加元件 安裝面按DIN 243340 J4 J4-1 4、在水平疊加組件中 5、閥體泄油口，可選 6、可鎖旋鈕 7、壓力至63MPa |
| HED80 | OH | 1X | 5 | Z14 | S | 2 | V | * |
| 系列型號 | 安裝形式 | 系列 | 最高設定壓力 | 插頭樣式 | 特色 | 螺紋樣式 | 油形式 | 附加說明 |
| HED8型壓力繼電器 | 不帶閥體 OH：泄油口 垂直疊加組件 OP：油路塊安裝 OA：管子安裝 帶閥體泄油口 KP:油路塊安裝 KA:管子安裝 KH:壓力繼電器疊加組件 LH：垂直疊加組件 LP：帶回油螺紋油口的油路塊設計 |
1X：系列10至19 | 5：5Mpa 10：10Mpa 20:20Mpa 35:35Mpa 63:63Mpa |
Z14：小插頭 (電氣接線按DIN43650) |
無標記：調節螺栓 S：帶護罩調節螺栓 KS：可鎖旋鈕 KW:旋鈕 |
無標記：英制 2：公制 |
無標記：礦物質液壓油 V：磷酸脂液壓油 |
附加說明 |
| 油液 | 礦物油（HL,HLP） 按DIN51524磷酸脂（HFD-R） | ||
| 油溫范圍 °C | -30至+80（用于丁腈橡膠密封件） | ||
| 油溫范圍 °C | -20至+80（用于氟橡膠密封件） | ||
| 粘度范圍 mm2/s | 10至800 | ||
| 油液清潔度 | 允許最高的油液污染按NAS1638的第9級 因而我們推薦過濾器起碼有過濾精度β10≥75 | ||
| 切換精度(重復性) | <±1%設定范圍 | ||
| 切換范圍 | 至80次/min | ||

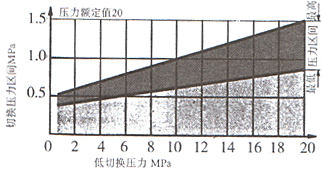

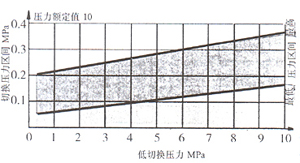

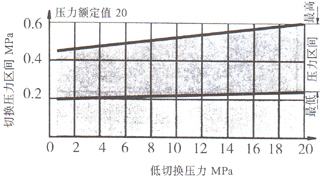

| 設定范圍 | |||
| 壓力額定值 Mpa |
最高工作壓力 Mpa |
設定壓力 Mpa | |
| 5 | 20 | 0.2至5 | |
| 10 | 35 | 0.4至10 | |
| 20 | 35 | 0.5至20 | |
| 35/td> | 50 | 0.8至35 | |
| 63 | 63（帶泄油口為70） | 3至63 | |
| 電氣接線 | 接線器按DIN43 650，型式A，3針，+PE | ||
| 接線******截面積 mm2/s | 1.5 | ||
| 觸點負載AC | 250V;5A | ||
| 觸點負載DC | 50V/1A,250V/0.02A | ||
| 如果用DC感性負載,為延長使用壽命須用減弧器 | |||
| 經緣按DIN40 050 | IP 65 | ||
| 重量 壓力繼電器 Kg | 0.8 | ||
| 重量 用于垂直疊加組件的疊加板 Kg | 0.8(規格6),2(規格10) | ||
 |
 |
 |
 |
 | |
 |
 |
 |
 |
 | |
 | |
 | |

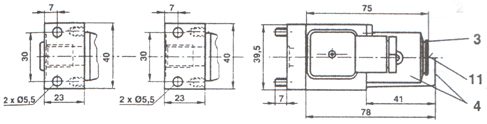

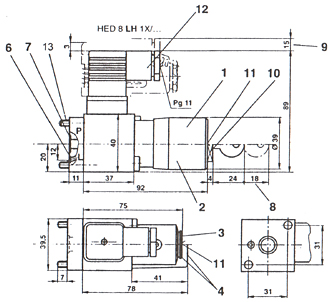

| 1 控制元件“KW” 2 控制元件“KS” 3 控制元件“-” 4 控制元件“S” 5 O-形圈5.28×1.78 7 O-形圈10.82×1.78 8 拔下鑰匙所需的空隙 9 拆下接線口所需的空隙 |
10 螺母，27對邊寬 11 內六角螺栓，10對邊寬 12 插頭接線器Z14 13 2個固定螺釘 旋緊扭矩，MA=6.1Nm 閥固定螺釘 擰緊扭矩=8.9Nm |
 |
 |
 | |

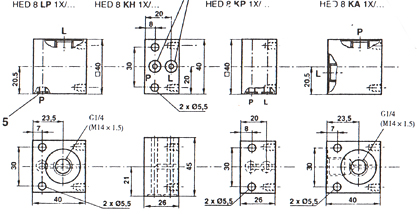

| 1 控制元件“KW” 2 控制元件“KS” 3 控制元件“-” 4 控制元件“S” 5 O-形圈5.28×1.78 6 O-形圈4.47×1.78 7 O-形圈10.82×1.78 8 拔下鑰匙所需的空隙 9 拆下接線口所需的空隙 |
10 螺母，27對邊寬 11 內六角螺栓，10對邊寬 12 插頭接線器Z14 13 2個固定螺釘 旋緊扭矩，MA=6.1Nm 閥固定螺釘 擰緊扭矩=8.9Nm |
 |
 |
 |
 | ||
 |
 |
 |
 |
 |
 | ||
 |
 |
 |
 |

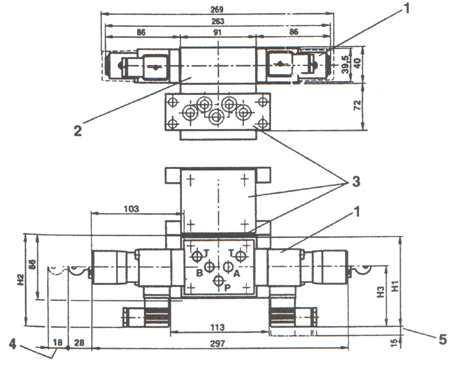

| 1 壓力繼電器HED 8OH用于疊加組件中（可裝成角度4×90）壓力繼電器的安裝方式取決于就近的疊加底板 2 用來把壓力繼電器作為疊加元件安裝的疊加板 3 疊加元件 4 拔下鑰匙所需的空隙 5 拆下接線器所需的空隙 注： 帶閥體泄油口的HED 8 LH壓力繼電器 僅能安裝成一種位置 |
| HSZ | 06 | A | 6 | 3X | L | V | * |
| 系列型號 | 規格 | 安裝形式 | 變化號 | 系列 | 閥體泄油口 | 密封物 | 附加說明 |
| 疊加板 | 6：6 | A:A(安裝面按DIN24340) | 6 | 3X：系列30至39 (30至39：外形互換) |
無代號：不帶 L：帶 |
M：丁腈橡膠密封件， 適用于礦物油（HL，HLP） 按DIN51524 V：氟橡膠密封件， 適用于磷酸脂（HFD-R） |
其它細節用文字說明 |
 |
 |
 |
 |
| 1 O-形圈9.25×1.78 2 僅在帶閥體泄油口的型號中 3 通孔用于閥固定螺釘 4 用于壓力繼電器的表面 | |

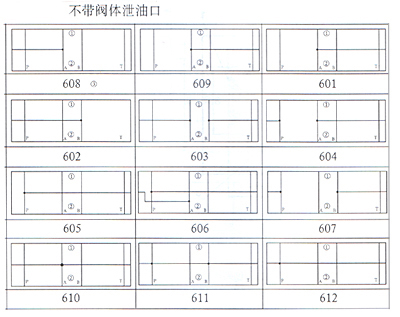

| 不帶閥體泄油口 | ||
| 壓力繼電器有效的油口 |  | |
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 帶閥體泄油口 | ||
| 壓力繼電器有效的油口 |  | |
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
 |
| 1 壓力繼電器HED 8OH用于疊加組件中（可裝成角度4×90）壓力繼電器的安裝方式取決于就近的疊加底板 2 用來把壓力繼電器作為疊加元件安裝的疊加板 3 疊加元件 4 拔下鑰匙所需的空隙 5 拆下接線器所需的空隙 注： 帶閥體泄油口的HED 8 LH壓力繼電器 僅能安裝成一種位置 |
| 規格 | H1 | H2 | H3 |
| 規格6 | 91 | 102 | 69 |
| 規格10 | 104 | 112 | 69 |
| HSZ | 10 | A | 6 | 3X | L | V | * |
| 系列型號 | 通徑 | 安裝形式 | 變化號 | 系列 | 閥體泄油口 | 密封物 | 附加說明 |
| 疊加板 | 10：10 | A:A(安裝面按DIN24340) | 6 | 3X：系列30至39 (30至39：外形互換) |
無代號：不帶 L：帶 |
M：丁腈橡膠密封件， 適用于礦物油（HL，HLP） 按DIN51524 V：氟橡膠密封件， 適用于磷酸脂（HFD-R） |
其他細節用文字說明 |
 |
 |
 |
 |
| 1 O-形圈12×2 2 僅在帶閥體泄油口的型號中 3 通孔用于閥固定螺釘 4 用于壓力繼電器的表面 | |
| 不帶閥體泄油口 | ||
| 壓力繼電器有效的油口 |  | |
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 帶閥體泄油口 | ||
| 壓力繼電器有效的油口 |  | |
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
| 壓力繼電器有效的油口 | ||
| 變化號 | 丁腈橡膠 氟橡膠 | |
