產品詳情

產品特點：

1、管式直接安裝
2、板式安裝
3、彩色刻度，重復精度高
4、閥體材料：鋼、黃銅、不銹鋼
5、有可選更好的節流桿
7、通徑（NG)6-40mm。
8、壓力至35MPa。
9.流量至600L/min。

型號說明：

DV	20	S	1	1X	M	2	*
系列號碼	通徑	安裝形式	閥體材料	系列	密封物	管道連接	附加說明
DV：節流截止閥 DVR：單向節流截止閥	06:6 08:08 10:10 12:12 16:16 20:20 25:25 30:30 40:40	-:管道直接安裝 S：面板安裝	1：鋼 2：黃銅 3：不銹鋼	1X：10至19系列（10-19系列內部結構和連接尺寸相同）	M：礦物油密封（HL，HLP）按DIN51524 V：磷酸酯密封（HFD-R）	2：公制無標記：英制	其它細節用文字說明

技術參數：

一般參數
安裝位置	可選擇
規格	6	8	10	12	16	20	25	35	40
重量 DV型	0.12	0.25	0.40	0.7	1.2	2.1	2.8	3.5	5.5
重量 DRV型	0.13	0.30	0.45	0.8	1.3	2.4	3.5	4.6	7.7
液壓參數 銅 Mpa	35
液壓參數 黃銅 Mpa	15
液壓參數 不銹鋼 Mpa	35
單向閥開啟壓力 Mpa	0.05
流量	見特性曲線
油液	礦物油（HL，HLP）按DIN51542（HL，HLP）；磷酸酯（HFD-R）
溫度范圍 °C	-20至+100
粘度 mm²/s	2.8至500
油液清潔度	允許的最高油液污染度按NAS1638，9級，因此我們推薦使用最小過濾比β10≥75

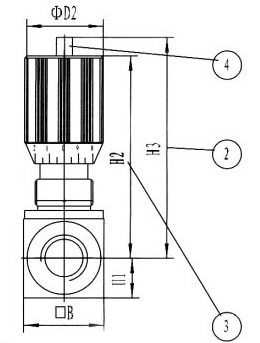

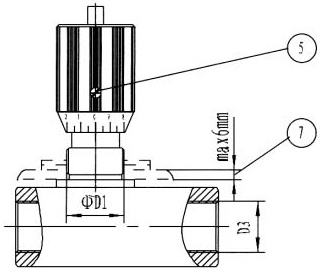

外形尺寸：


1 逆時針旋轉使流量增加，順時針旋轉使流量減少 2 節流閥完全打開 3 節流關閉	4 重復調節時用的彩色刻度 5 固定設定流量的螺釘 6S=19 7 嵌板的厚度

規格	⌊B	ØD1	ØD2	D3	D3	D4	H1	H2DV	H2DRV	H3DV	H3DRV	L1DV	L1DRV	L2DV	L2DRV
6	16	13	24	G1/8	M10×1	M12×1.25	8	50	50	55	55	19	26	38	45
8	25	19	29	G1/4	M4×1.5	M18×1.5	12.5	65	65	72	72	24	33.5	48	55
10	30	19	29	GG3/8	M18×1.5	M18×1.5	15	67	67	74	74	29	41	58	65
12	35	23	38	G1/2	M22×1.5	M22×1.5	17.5	82	82	92	92	34	44	68	73
16	45	23	38	G3/4	M27×2	M22×1.5	22.5	96	96	106	106	39	57	78	88
20	50	38	49	G1	M33×2	M33×1.5	25	128	128	145	145	54	77	108	107
25	60	38	49	G1 1/4	M42×2	M33×1.5	30	133	133	150	150	54	77	108	143
30	70	38	49	G1 1/2	M48×2	M33×1.5	35	138	142	155	159	54	108	108	143
40	90	38	49	G 2		M33×1.5	45	148	148	165	165	65	130	180	165

板式閥的外形尺寸：



注：DVP與DRVP型安裝連接尺寸一致

規格	A	B	C	D	E	F	G	H	J	K	L
DRVP-6	63	58	8	11	6.6	16	24	--	19	41.5	43
DRVP-8	79	72	10	11	6.6	20	29	--	35	63.5	65
DRVP-10	84	77	12.5	11	6.6	25	29	--	33.5	70	72
DRVP-12	106	96	16	11	6.6	32	38	--	38	80	84
DRVP-16	128	118	22.5	14	9	45	38	38	76	104	107
DRVP-20	170	153	25	14	9	50	49	47.5	95	127	131
DRVP-25	175	150	27.5	18	11	55	49	60	120	165	169
DRVP-30	195	170	37.5	20	14	75	49	71.5	143	186	190
DRVP-40	220	203	50	20	14	100	49	67	133.5	192	196

規格	M	N	O	P	R	S	T	U	V	W	SW	重量
DRVP-6	28.5	41.5	1.6	16	5	9.8	6.4	7	13.5	M12×1.25	--	0.26
DRVP-8	33.5	46	4.5	25.5	7	12.7	14.2	7	31	M18×1.5	--	0.50
DRVP-10	38	51	4	25.5	10	15.7	18	7	29.5	M18×1.5	--	0.80
DRVP-12	44.5	57.5	4	30	13	18.7	21	7	36.5	M22×1.5	--	1.10
DRVP-16	54	70	11.4	54	17	24.5	14	9	49	M22×1.5	--	2.50
DRVP-20	60	76.5	19	57	22	30.5	16	9	49	M33×1.5	19	3.90
DRVP-25	76	100	20.6	79.5	28.5	37.5	15	11	77	M33×1.5	19	6.70
DRVP-30	92	115	23.8	95	35	43.5	15	13	85	M33×1.5	19	11.0
DRVP-40	111	140	25.5	89	47.5	57.5	16	13	64	M33×1.5	19	17.5

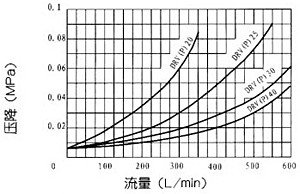

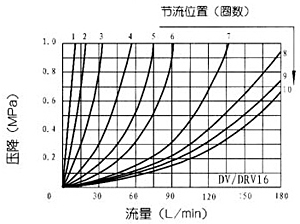

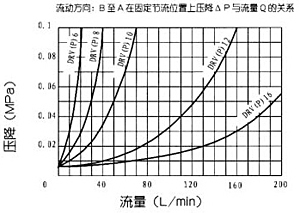

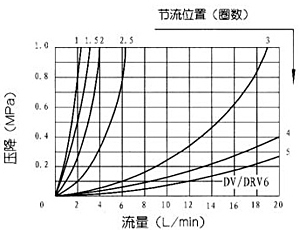

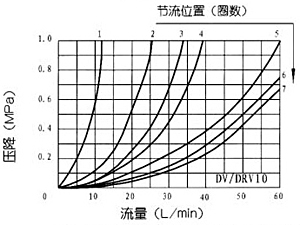

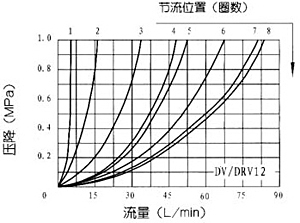

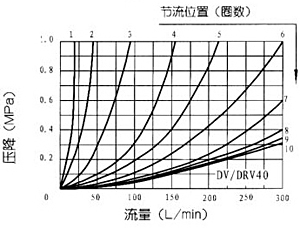

特性曲線：

結構圖：

功能說明：

DV型節流截止閥和DRV型單向節流截止閥是一種比較簡單而又精確地調節執行器速度的流量控制閥，完全關閉時它可充當截止閥。DRV型閥又可允許油液反向自由回流。它們一般由閥體（1）；帶有鎖定裝置（3）的調節手柄（2）和節流閥芯（6）組成。調節手柄逆時針旋轉，流量增大。調節手柄順時針旋轉，流量減小，直至完全關閉。調節手柄處設有刻度標記及表示開度大小三角箭頭在閥芯頂部設有彩色標記（8；9），作開度位置的參考，一。旦流量設定后，用鎖定螺釘（3）鎖定。
