產品詳情

產品特點：

1、疊加式結構
2、安裝面按DIN24340 A型，ISO4401和CETOP-RP121H
3、用于限定二個工作油口的主流量或控制流量
4、用于進口或出口節流
5、通徑22
6、壓力至31.5MPa
7.流量至360L/min

型號說明：

Z2FS	25	3X	S	V	*
系列號碼	通徑	系列	閥的節流形式	密封物	附加說明
疊加式雙單向節流閥	25:25	3X：30至39系列 (30-39系列內部結構和連接尺寸相同)	S：進口節流 S2：出口節流	無標記：丁腈橡膠密封，適用于符合DIN51524的礦物油（HL，HLP） V：氟橡膠密封適用于磷酸酯（HFD-R）	其它細節用文字說明

技術參數：

油液	礦物油（HL，HLP）按DIN51542（HL，HLP）；磷酸酯（HFD-R）
油液溫度范圍 °C	-30至+80對丁腈橡膠密封件
油液溫度范圍 °C	-20至+80對氟橡膠密封件
粘度 mm²/s	2.8-380
油液清潔度	允許的最高油液污染度按NAS1638，9級，因此我們推薦使用最小過濾比β10≥75
******工作壓力 Mpa	31.5
******流量 L/min	360
重量 kg	大約為8

圖示符號：


1=閥側 2=底閥側

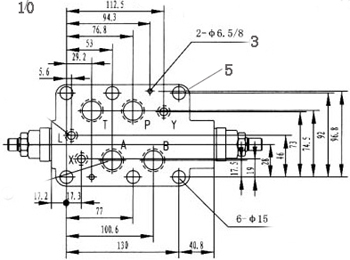

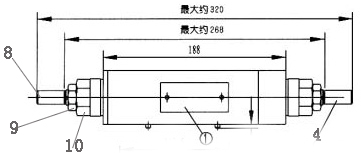

外形尺寸：


1 標牌 2 定位銷 3 2定位銷孔 4 改變流量開度的設定螺釘逆時針旋轉=流量變大順時針旋轉=流量變小 5 6個閥的安裝孔 6 O形圈27×3適用于油口A，B,P,T	7 O形圈19×3適用于油口X，Y,L 8 內六角螺母S=6 9 鎖緊螺母S=22 10 螺母=32 閥的固定螺釘 M14 GB70-85-10.9 擰緊扭矩205Nm

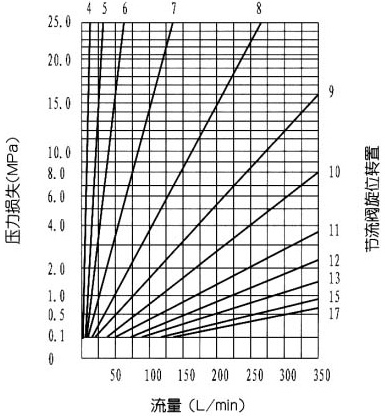

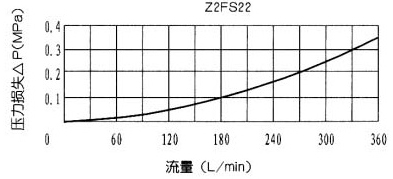

特性曲線：

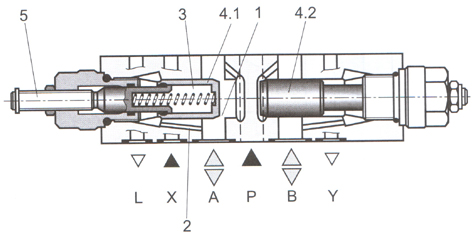

結構圖：

功能說明：

Z2FS22疊加雙單向節流閥，通過改變節流口斷面大小來調節油路流量，實現流量控制，在反向時，液流直接通過單向閥回油。
用于進口節流控制，油液從A口流入節流口（1）。同時油流經（2）孔流入節流閥芯（4.1）的加載側，除彈簧力外存在的壓力把節流閥（4.1）保持在由調節螺釘（5）所設定的位置上，達到節流目的。當油流從B口流出時，壓力油克服彈簧力。打開節流閥芯（4.2），使該閥起單向閥作用，允許油液自由流動。流量控制型式分進口節流以S表示，出口節流以S2 表示可選不同的閥體來實現。
主流量控制疊加式雙單向節流閥為了改變執行器的速度應安裝于方向閥和底板之間。
