通徑16底板
型號：G172-01瀏覽次數：869次
分享產品1、帶有符合DIN 24 340型式A 2、ISO 4401和CETOP RP 121H的安裝面
|
產品特點：
1、帶有符合DIN 24 340型式A 2、ISO 4401和CETOP RP 121H的安裝面 |
 |
 |
 |
| 型號 | D1 | D2 | 重量 kg |
| G172/01 | G3/4 | G1/4 | 2.8 |
| G172/02 | M27×2 | M14×1.5 | 2.8 |
 |
 |
 |

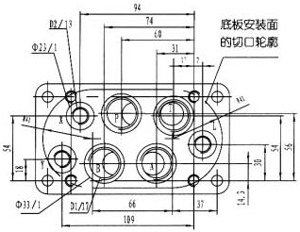

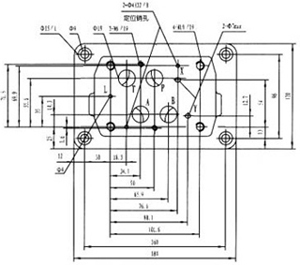

| 1 定位銷孔 2 閥固定孔 3 閥安裝面 4 前面板開口 5 閥固定螺釘 4個M10 GB70-85-10.9 2個M6 GB70-85-10.9 | ||
| 型號 | D1 | D2 | 重量 kg |
| G174/01 | G1 | G1/4 | 5.5 |
| G174/02 | M33×2 | M14×1.5 | 5.5 |
 |
 |
 |

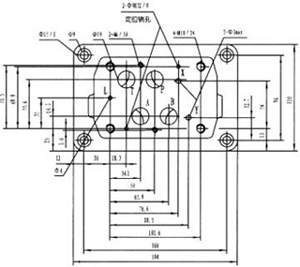

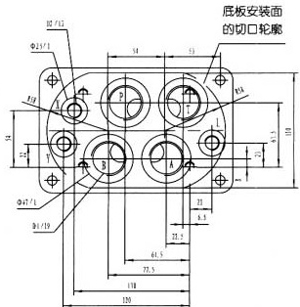

| 1 閥安裝面 2 閥固定孔 3 閥安裝前面 4 前面板開口 5 4個M10 GB70-85-10.9 2個M6 GB70-85-10.9。 | ||
| 關于閥固定螺釘?shù)淖⑨專?BR>閥固定螺釘?shù)拈L度和旋緊扭矩取決與鈑型式和所裝的任何可能的疊加閥。 | ||
| 型號 | 連接法蘭 | 至25Mpa | 件號 | 009271 | 重量kg |
| G174/08 | 連接法蘭 | 至40Mpa | 件號 | 009272 | 5.5 |
