產品詳情

產品特點：

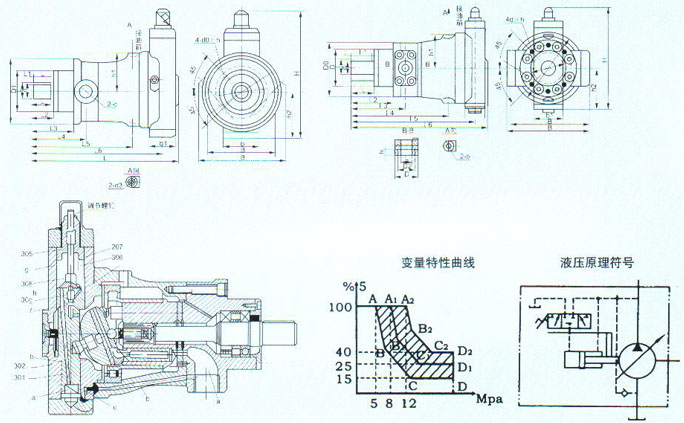

該種變量形式的軸向柱塞泵是靠泵本身壓力自動控制，如上圖高壓油流通過通道（a）、（b）、（c），進入變量殼體（302）的下腔（d）由此經過通道（e）分別進入通道（f）和（h）,當彈簧的作用力大于由通道（f）進入伺服活塞（309）下端環形面積的液壓推力時，則油液經（h）進入上腔（g），推動變量活塞（301）向下移動，使泵的流量增加。
反之，當泵的壓力克服彈簧力使伺服活塞向上動時，堵塞通道（h），使（g）腔油通過（i）而卸壓，此時變量活塞上移，泵的流量減小。
下圖表示YCY14-1B泵的變量特性曲線，其陰影表示特性調節范圍。AB的斜率是由外彈簧（307）剛度決定的，BC的斜率是由外彈簧（307）和內彈簧（306）的合成剛度決定的，CD的長短取決于限位螺釘的位置（限制變量頭的傾斜角）。
調節變量特性時，如需按ABCD規律變化，可先將限位螺釘擰至上端，然后調節彈簧套（305）使其流量剛發生變化時的壓力與A點的壓力相符，再調節限位螺釘，使流量不再變化時的高壓流量與D的流量相符，其中間壓力與流量的變化關系是預先設計好的，不需要調整，只要A和D兩點的流量、壓力調好了，該泵就自動地按ABC特性曲線變化。
這種變量型式的特性曲線是近似地按恒功率變化。上述特性的轉換點A和D的參數可按以下方法計算：
例如：已知某一機器的工藝特性要求泵的******壓力為Pmax，在Pmax時D點的流量為Q，泵在低壓時的流量為Qmax,則泵在A點的壓力為：
其中：ηP1-泵在P1的總效率
max-泵在Pmax的總效率
在本系列泵中，可取ηP1/ηP1max≈1
原動機的功率選擇可以按下式：
NH=Pmax﹒Q1/60η
其中可取0.8-0.9（當Q1較小時取較小值，較大時取較大值）

技術參數：

型號規格	10YCY14-1B	25YCY14-1B	40YCY14-1B	63YCY14-1B	80YCY14-1B	160YCY14-1B	250YCY14-1B
額定壓力(MPa)	31.5
公稱排量(ml/r)	10	25	40	63	80	160	250
額定轉速(r/min)	1500						1000

型號說明：

63	Y	C	Y	14	-1B	F
公稱排量	變量形式	公稱壓力MPa	泵、馬達標識	結構型式	結構設計序號	泵轉向
參考技術參數表	M：定量 S：手動變量 D：電動變量 C：伺服變量 Y：壓力補償變量 MY：定級壓力補償變量 P：恒壓變量 LZ：零位對中液動變量	C： 31.5 G： 24.5	Y：表示泵 M：表示馬達	14：缸體旋轉式軸向柱塞泵(馬達)	B為第二次改進設計	無標記為正旋轉泵 F：反轉泵(逆時針)

尺寸參數：

型號	b	b0(N9)	b1	b2	b3	D0	D1(f9)	D2	D3	D(h6)	d1	d2	d3
10YCY14-1B	142	8	50	88		100	75	125	150	25	M22×1.5		M14×1.5
25YCY14-1B	172	8	66	100		125	100	150	170	30	M33×2		M14×1.5
40YCY14-1B	172	8	66	100		125	100	150	170	30	M33×2		M14×1.5
63YCY14-1B	200	12	74	104		155	120	190	255	40	M42×2		M18×1.5
80YCY14-1B	200	12	74	104		155	120	190	225	40	M42×2		M18×1.5
160YCY14-1B	340	16	100	120	90	200	150	240	300	55	50	64	M22×1.5
250YCY14-1B	420	18	100	140	110	230	180	280	360	60	55	76	M22×1.5

型號	H	h1	h2	h3	L	I	I0	I1	I2	I3	I4	I5	I6	t	d0×h0
10YCY14-1B	288	74	100		295	40	30	4	41	86	109	194	258	28	M10×25深
25YCY14-1B	351	83	120		362	52	45	4	54	104	134	246	317	32.5	M10×25深
40YCY14-1B	351	83	120		362	52	45	4	54	104	134	246	317	32.5	M10×25深
63YCY14-1B	400	108	140		440	60	50	4	62	122	157	300	389	42.5	M12×25深
80YCY14-1B	400	108	140		440	60	50	4	62	122	157	300	389	42.5	M12×25深
160YCY14-1B	448	141	173	25	595	106	100	4	110	180	230	411	533	59	M16×35深
250YCY14-1B	576	170	210	25	691	110	100	5	112	212	272	492	629	63.9	M20×45深

推薦管道尺寸（不可逆泵用）
型號	進口	出口	回油口
10YCY14-1B	2216	18×13	10×8
25YCY14-1B	34×24	28×20	10×8
40YCY14-1B	34×24	28×20	10×8
63YCY14-1B	50×38	42×30	12×10
80YCY14-1B	50×38	42×30	12×10
160YCY14-1B	63×46	40×38	18×15
250YCY14-1B	75×55	63×46	18×15
