產品詳情

簡介：

ISV系列管路吸油過濾器由鋁合金外殼、濾芯、旁通閥及目測發訊器和電發訊器構成的輕質而堅固的帶外殼吸油過濾器，豎直安裝在油箱外的管路上，因此油箱的尺寸不受過濾器的限制。

型號說明：

ISV	BH	□	□	※	M	Z
代號	介質	通徑mm	公稱流量L/min	過濾精度（µm）	有無目測發訊復位器	有無發訊器
管路吸油濾油器	BH:水-乙二醇省略:一般液壓油				M:帶,且是復位器省略:不帶	Z:ZS-\|帶真空發訊器省略：無發訊器

技術參數：

型號	公稱流量	過濾精度 μm	通徑 mm	原始壓力損失 MPa	發訊裝置		重量 Kg	濾芯型號
型號	公稱流量	過濾精度 μm	通徑 mm	原始壓力損失 MPa	電壓 V	電流 A	重量 Kg	濾芯型號
ISV20-40×※	40	80 100 180	20	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-40×※
ISV25-63×※	63	80 100 180	25	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-63×※
ISV32-100×※	100	80 100 180	32	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-100×※
ISV40-160×※	160	80 100 180	40	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-160×※
ISV50-250×※	250	80 100 180	50	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-250×※
ISV65-400×※	400	80 100 180	65	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-400×※
ISV80-630×※	630	80 100 180	80	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-630×※
ISV90-800×※	800	80 100 180	90	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-800×※
ISV100-1000×※	1000	80 100 180	100	≤0.01	12 24 36 220	2.5 2 1.5 25		IX-1000×※

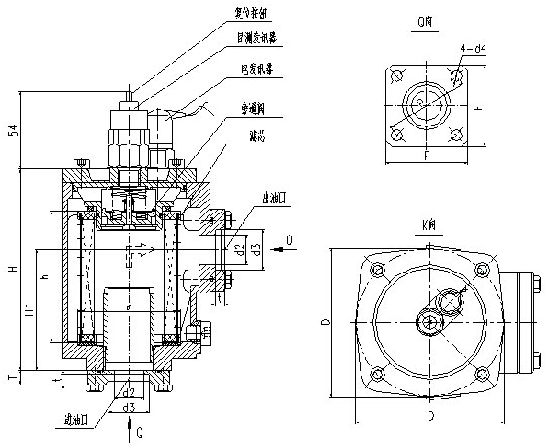

技術參數：

型號	H	H1	L	h	d1	d2	d3	d4	P	F	D	T	t
ISV20-40×※	167	100	67	110	ø85	ø20	ø27.5	ø9	ø70	68	112	12	8
ISV25-63×※	167	100	67	110	ø85	ø25	ø34.5	ø9	ø70	68	112	12	8
ISV32-100×※	229	145	80	160	ø100	ø32	ø43	ø11	ø78	78	138	14	9
ISV40-160×※	167	145	80	160	ø100	ø40	ø49	ø11	ø78	78	138	14	9
ISV50-250×※	259	170	90	180	ø120	ø50	ø61	ø14	ø102	96	156	14	9
ISV65-400×※	284	170	105	200	ø140	ø65	ø77	ø14	ø130	122	180	20	14
ISV80-630×※	284	170	105	200	ø140	ø80	ø90	ø14	ø130	122	180	20	14
ISV90-800×※	352	240	135	260	ø180	ø90	ø103	ø18	ø66	156	230	22	15
ISV100-1000×※	352	240	135	260	ø180	ø100	ø115	ø18	ø66	156	230	22	15

特點：

a) 帶目測發訊器：當濾芯被油污逐漸堵塞時,目測發訊器觀察窗內的紅色信號環漫漫上升，當紅色信號環上升到最高位置時(觀察窗內完全紅色)，指示濾芯已被油污堵賽到需清洗或更換的程度了。清洗或更換濾芯后，按復位按鈕，使紅色信號環下滑。
b) 帶電發訊器：當濾芯被油污堵塞到出油口的真空度為-0.018Mpa時，發訊器內的微動開關動作，發出開關信號，指示應清洗后更換濾芯，因不能馬上停止或無人來更換濾芯，設在過濾器蓋內的旁通閥會自動開啟，開啟壓力為：真空度-0.02Mpa。
c) 帶旁通閥：當濾芯被油污堵塞到出油口的真空度為-0.02Mpa時，旁通閥會自動開啟，以避免油泵出現吸空等故障。注:進出油口法蘭由我廠提供,用戶須準備好d3尺寸的管子焊上即可。
