ZU1I-H系列高壓管路濾油器
型號：ZU1I-H630瀏覽次數：670次
分享產品該濾油器安裝在液壓系統的壓力管路上，用于清除或阻止液壓油中混入的機械雜質，瀝青質，碳渣質及油液本身的化學變化而產生的膠質等，從而防止閥芯卡死，節流小孔縫隙和陰尼孔的堵塞故障的發生，維護系統正常工作。
|
簡介：
該濾油器安裝在液壓系統的壓力管路上，用于清除或阻止液壓油中混入的機械雜質，瀝青質，碳渣質及油液本身的化學變 化而產生的膠質等，從而防止閥芯卡死，節流小孔縫隙和陰尼孔的堵塞故障的發生，維護系統正常工作。 該濾油器沒有壓差發訊器和旁通閥。當濾芯被污染堵塞到進出口壓差為0.35Mpa時，即發出信號，此時應更換濾芯，當濾 芯被污染堵塞到進出口壓差為0.4Mpa時或其它原因引起濾油器進出油口壓差過大，旁通閥能自動開啟來保護系統，但仍必 須及時更換濾芯。 |
| ZU | 1 | I | H | □ | ※ | F | SM |
| 代號 | 一次改型 | 帶不帶旁通 | 公稱壓力 | 公稱流量L/min | 過濾精度（µm） | 連接方式 | 帶不帶發訊器 |
| 濾油器 | I:帶 省略：不帶 |
H：公稱壓力 | 省略：管式連接 F：法蘭連接 |
省略：不帶 SM：帶CMS-Ⅱ壓差發訊器 SⅢ:帶CS-Ⅲ壓差發訊器 |
| 型號 | 通徑mm | 公稱流量 L/min |
公稱壓力 Mpa |
原始壓力損失 MPa |
過濾精度 μm |
壓差發訊值 Mpa |
旁通開啟壓力 Mpa |
發訊值功率 | 重量 kg |
濾芯型號 | 連接方式 |
| ZU1□-H10×※□ | 15 | 10 | 32 | 0.08 | 3 5 10 20 30 40 |
0.35 | 0.4 | DC:48W (24V2A) AC:55W (220V 25A) |
HX-10×※ | 管式 | |
| ZU1□-H25×※□ | 15 | 25 | 32 | 0.08 | 0.35 | 0.4 | HX-25×※ | 管式 | |||
| ZU1□-H40×※□ | 20 | 40 | 32 | 0.10 | 0.35 | 0.4 | HX-40×※ | 管式 | |||
| ZU1□-H63×※□ | 20 | 63 | 32 | 0.10 | 0.35 | 0.4 | HX-63×※ | 管式 | |||
| ZU1□-H100×※□ | 25 | 100 | 32 | 0.10 | 0.35 | 0.4 | HX-100×※ | 管式 | |||
| ZU1□-H160×※□ | 32 | 160 | 32 | 0.15 | 0.35 | 0.4 | HX-160×※ | 法蘭 | |||
| ZU1□-H250×※□ | 40 | 250 | 32 | 0.15 | 0.35 | 0.4 | HX-250×※ | 法蘭 | |||
| ZU1□-H400×※□ | 50 | 400 | 32 | 0.20 | 0.35 | 0.4 | HX-400×※ | 法蘭 | |||
| ZU1□-H630×※□ | 53 | 630 | 32 | 0.20 | 0.35 | 0.4 | HX-630×※ | 法蘭 |

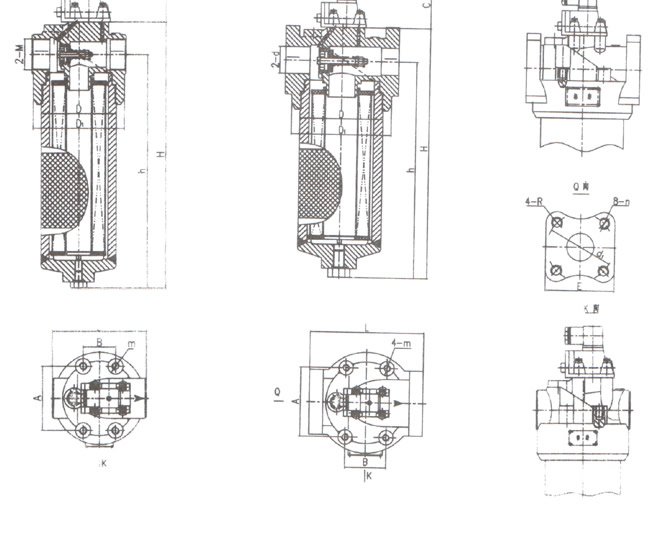

| 型號 | 尺寸mm | |||||||||||||
| H | h | L | D | D1 | 2-M(d) | A | B | m | 2-d1 | 8-n | E | R | C | |
| ZU1□-H10×※□ | 118 | ø73 | ø88 | M27×2 | 70 | / | 2-M6 | / | / | / | / | CMS-Ⅱ:69 CS:Ⅲ:74 | ||
| ZU1□-H10×※□ | 118 | ø73 | ø88 | M27×2 | 70 | / | 2-M6 | / | / | / | / | |||
| ZU1□-H25×※□ | 128 | ø102 | ø124 | M33×2 | 86 | / | 4-M10 | / | / | / | / | |||
| ZU1□-H40×※□ | 291 | 252 | 128 | ø102 | ø124 | M33×2 | 86 | 44 | 4-M10 | / | / | / | / | |
| ZU1□-H63×※□ | 358 | 314 | 128 | ø102 | ø124 | M42×2 | 86 | 44 | 4-M10 | / | / | / | / | |
| ZU1□-H100×※□ | 393 | 347 | 166 | ø121 | ø146 | M48×2 | 100 | 60 | 4-M10 | / | / | / | / | |
| ZU1□-H160×※□ | 466 | 418 | 166 | ø121 | ø146 | ø40 | 100 | 60 | 4-M10 | ø98 | M16 | 101 | R16 | |
| ZU1□-H250×※□ | 206 | ø146 | ø170 | ø50 | 128 | 60 | 4-M12 | ø118 | M20 | 120 | R18 | |||
| ZU1□-H400×※□ | 206 | ø146 | ø170 | ø53 | 128 | 60 | 4-M12 | ø45 | M20 | M20 | / | |||
